Кабель силовой NYM, NYMнг-LS
Кабель NYM (НУМ) (ТУ 3521-009- 05755714-98) соответствует кабелю NYM (стандарт Германии DIN 57250)
Область применения
Кабель предназначен для промышленного и бытового стационарного монтажа электропитания (открытого и скрытого) внутри помещений и на открытом воздухе. Применение вне помещений возможно только вне прямого воздействия солнечного света. Возможно применение кабеля поверх штукатурки, в ней и под ней в сухих, влажных и мокрых помещениях, а также в кирпичной кладке и бетоне, за исключением прямой запрессовки в виброзасыпной и штампованный бетон. Прокладка может осуществляться в трубах, в закрытых установочных и изогнутых каналах.

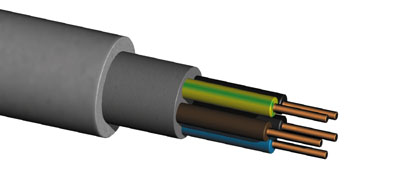

Конструкция
Жила:однопроволочный медный проводник
Изоляция: поливинилхлоридный (ПВХ) пластикат с отличительной окраской:
- 2-жильные: черная и голубая
- 3-жильные: черная, голубая, желто-зеленая
- 4-жильные: черная, голубая, желто-зеленая, коричневая
- 5-жильные: черная, голубая, желто-зеленая, коричневая и черная с отличительной маркировкой.
Промежуточная оболочка: мелонаполненная резина
Наружная оболочка: не поддерживающий горение поливинилхлоридный пластикат светло-серого цвета.
В кабеле NYM используется промежуточная оболочка из мелонаполненной резины, что:
- позволяет легко и удобно «разделывать» кабель при монтаже
- повышает пожаробезопасность кабеля
- увеличивает гибкость кабеля
Технические и эксплутационные характеристики
| Рабочее напряжение: | 0,66 кВ |
|---|---|
| Температура эксплуатации кабеля: | от -50°С до +50°С |
| Относительная влажность воздуха (при +35°С): | до 98% |
| Кабели могут быть проложены без предварительного подогрева при температуре: | не ниже: -5°С |
| Минимально допустимый радиус изгиба: | 4 диаметра кабеля |
| Строительная длина для поставки: | 50 и 100 м (в бухтах), 500 м (на барабанах) |
| Срок службы: | 30 лет |
Основные электрические параметры кабеля НУМ (NYM)
| Число жил х сечение мм.кв | Наружный диаметр,мм | Вес кабеля, кг,км | Диаметр токопро-водящей жилы,мм | Диаметр изолиро-ванной жилы,мм | Максимальное электрическое сопротивление токопроводящей жилы постоянному току (при +20°С), Ом/км |
Электрическое сопротивление изоляции постоянному току (при t° жилы +70°С), МОм/км |
|---|---|---|---|---|---|---|
| 2×1,5 | 8,5 | 120 | 1,35 | 2,56 | 12,1 | 0,010 |
| 2×2,5 | 9,7 | 165 | 1,74 | 3,14 | 7,41 | 0,0094 |
| 2×4 | 11,5 | 230 | 2,24 | 3,84 | 4,61 | 0,0087 |
| 3×1,5 | 9,0 | 140 | 1,35 | 2,56 | 12,1 | 0,010 |
| 3×2,5 | 10,2 | 190 | 1,74 | 3,14 | 7,41 | 0,0094 |
| 3×4 | 12,0 | 270 | 2,24 | 3,84 | 4,61 | 0,0087 |
| 4×1,5 | 9,6 | 165 | 1,35 | 2,56 | 12,1 | 0,010 |
| 4×2,5 | 11,2 | 230 | 1,74 | 3,14 | 7,41 | 0,0094 |
| 4×4 | 13,5 | 340 | 2,24 | 3,84 | 4,61 | 0,0087 |
| 5×1,5 | 10,3 | 190 | 1,35 | 2,56 | 12,1 | 0,010 |
| 5×2,5 | 12,0 | 270 | 1,74 | 3,14 | 7,41 | 0,0094 |
Информация предоставлена RusCable.Ru
