Кабели силовые с пропитанной бумажной изоляцией на низкое напряжение

В данную группу входят кабели с алюминиевыми или медными токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в алюминиевой или свинцовой оболочке, с защитными покровами или без них, предназначенные для передачи и распределения электроэнергии в стационарных установках в электрических сетях на напряжение до 10 кВ переменного тока частотой 50 Гц или в электрических сетях постоянного тока при температуре окружающей среды от -50 до +50 °С. Кабели должны соответствовать требованиям ГОСТ 18410-73.

Марки,элементы конструкции

Марка кабеля Материал жил А — алюминий М — медь Материал оболочки А — алюминий С — свинец Вид пропиточного состава В — вязкий Н-нестекагощий Защитный покров
ААГ А А В отсутствует
ААБл А А В Бл
ААБ2л А А В Б2л
ААБлГ А А в БлГ
ААБнлГ А А в БнлГ
ААШв А А в Шв
ААШнг А А в Шнг
АСГ А С в отсутствует
АСБ А С в Б
АСБл А С в Бл
АСБ2л А с в Б2л
АСБГ А с в БГ
АСБ2лГ А с в Б2лГ
АСКл А с в Кл
АСШв А с в Шв
АСБнлШнг А с в БнлШнг
СБ М с в Б
СГ М с в отсутствует
СБГ М с в БГ
СБл М с в Бл
СБ2л М с в Б2л
СБ2лГ М с в Б2лГ
ЦААБл А А н Бл
ЦААБ2л А А н Б2л
ЦАСБ А С н Б
ЦАСБл А с н Бл
ЦАСБнлШнг А с н БнлШнг
ЦСБ М с н Б
ЦСБл М с н Бл

Для кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы «ож».

Области применения

Рекомендуемая область примененния При отсутствии растягивающих усилий (при прокладке в земле и воде), при отсутствии опасности механических повреждений (при прокладке на воздухе) При наличии растягивающих услилий (при прокладке в земле и воде), при наличии опасности механических повреждений (при прокладке на воздухе)
В земле с низкой коррозионной активностью ААШв, ААБл, ААБ2л, АСБ, СБ, ЦААБл, ЦААБ2л, ЦАСБ, ЦСБ АСКл
В земле со средней коррозионной активностью ААШв, ААБ2л, АСБ, АСБл, СБ, СБл, ЦААБ2л, ЦАСБ, ЦАСБл, ЦСБ,ЦСБл АСКл
В земле с высокой коррозионной активностью ААШв, ААБ2л, АСБл, АСБ2л, СБл, СБ2л, ЦААБ2л, ЦАСБл, ЦСБл
В земле с высокой коррозионной активностью с наличием блуждающих токов АСБ2л, СБ2л
В воде АСКл
прокладка на воздухе
В сухих помещениях В сырых помещениях ААГ, ААШв ААШв, АСШв ААБлГ ААБлГ, АСБ2лГ
В пожароопасных помещениях ААГ, ААШв, ААШнг ААБлГ, ААБнлГ, АСБлГ, АСБнлШнг
Во взрывоопасных зонах ААГ, ААШв, ААБлГ, АСГ, АСБГ, АСШв, СГ, СБГ АСБГ, СБГ
На эстакадах ААШв, ААБлГ ААБлГ, АСБлГ, СБ2лГ
В блоках АСГ, СГ АСГ, СГ

Кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку па трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15-25 метров, при этом большие значения относятся к низковольтным кабелям с алюминиевой оболочкой и к бронированным. Кабели с нестекающим пропиточным составом допускают прокладку без ограничения разности уровней.

Конструктивные параметры

Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице. Четырехжильные кабели с жилами номинальным сечением до 120 мм2 должны иметь одну жилу равного или меньшего сечения, с жилами номинальным сечением свыше 120 мм2 — одну жилу меньшего сечения.

Число и сечение жил в кабелях

Марка кабеля Число жил Номинальное сечение жилы, мм2 Номинальное напряжение кабеля, кВ
1 6 10
ААГ, ААБл, ААБ2л, ААБлГ, ААШв, АСГ, АСБ, АСБл, АСБ2л, АСБГ, СБ, СГ, СБГ, СБл, СБ2л 1 10-800
ААГ, ААБл, ААБ2л, ААБлГ, ААБнлГ, ААШв, ААШнг, АСГ, АСБ, АСБл, АСБ2л, АСБ2лГ, СБ, СГ, СБГ, СБл,СБ2л, СБ2лГ, АСБнлШнг 3 6-240 10-240 16-240
ЦААБл, ЦААБ2л, ЦАСБ, ЦАСБл, ЦАСБнлШнг, ЦСБ, ЦСБл 3   25-185 25-185
АСКл 3 25 — 240 16-240 16-240
ААГ, ААБл, ААБ2л, ААБлГ, ААШв, АСГ, АСБ, АСБл, АСБ2л, АСБГ, СБ, СГ, СБГ, СБл, СБ2л 4 16-185
АСКл 4 25- 185

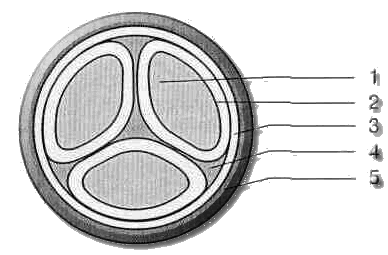

Конструкция кабеля марки ААГ с секторными жилами

1. Токопроводящая жила; 2. Изоляция на жиле; 3. Поясная изоляция; 4. Заполнение из бумажных жгутов; 5. Оболочка.


Токопроводящие жилы должны соответствовать классам 1 или 2. Жилы должны быть однопроволочными или многопроволочными в соответствии с таблицей.

Наименование жилы Номинальное сечение жилы, мм2
круглой фасонной
медной алюминиевой медной .алюминиевой
Однопроволочная жила 6-50 6-240 25-50 25-240
Многопроволочная жила 25-800 70-800 25-400 70-240

Токопроводящие жилы одножильных кабелей всех сечений и многожильных кабелей сечением до 16 мм2, а также многожильных кабелей с токопроводящими жилами всех сечений, имеющих отдельные оболочки, должны быть круглой формы.

Токопроводящие жилы кабелей с поясной изоляцией сечением 25 мм2 и более должны быть секторной или сегментной формы. Допускается изготовление кабелей с жилами сечением до 50 мм2 круглой формы.

Многопроволочные секторные и сегментные жилы кабелей должны быть уплотнены в процессе изготовления.

Радиус закругления однопроволочных секторных жил должен быть не менее 0,5 мм.

Номинальные сечения нулевых жил, в случае четырехжильной конструкции с неравным сечением основных и нулевой жилы, указаны в таблице.

Номинальное сечение основных жил, мм2 Номинальное сечение нулевой жилы, мм2
6 4
10 6
16 10
25 16
35 16
50 25
70 35
95 50
120 70
150 70
185 95

Номинальная толщина изоляции одножильных кабелей

Номинальное сечение жилы, мм2 Номинальная толщина изоляции, мм
от 10 до 95 1,20
от 120 до 150 1,40
от 185 до 240 1,60
от 300 до 400 1.80
от 500 до 630 2,10
800 2,40

Номинальная толщина изоляции многожильных кабелей

Номинальное напряжение кабеля, кВ Номинальное сечение основных жил, мм2 Номинальная толщина, мм
изоляции жилы поясной изоляции
1 От 6 до 95 120 и 150 185 и 240 0,75 0,85 0,95 0,50 0,60 0,60
6 От 10 до 240 2,00 0,95
10 От 16 до 240 2,75 1,25

Бумажная изоляция кабелей должна быть пропитана вязким или нестекающим изоляционным пропиточным составом. В пропитанной бумажной изоляции ленты не должны иметь складок, разрывов.

Изоляционный пропиточный нестекающий состав не должен вытекать при длительно допустимой температуре нагрева жил кабеля.

В бумажной изоляции кабелей на напряжение 6 кВ и более не допускается совпадение более трех лент, расположенных одна над другой, и двух лент, непосредственно прилегающих к жиле или экрану, наложенному на жилу.

Совпадение продольных складок или порезов на длине более 50 мм в двух лентах, расположенных одна над другой, считается за одно совпадение.

Изолированные жилы многожильных кабелей должны быть скручены с заполнением промежутков между жилами жгутами из бумаги.

Изолированные секторные жилы многожильных кабелей на напряжение 1 кВ могут быть скручены без заполнения.

Изолированные жилы многожильных кабелей должны иметь отличительную расцветку или обозначение цифрами.

Маркировка расцветкой должна быть устойчивой, не стираемой и различимой. Маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету.

Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет.

При цифровом обозначении на поверхности изоляции или верхней ленте первой жилы должна быть цифра 1, второй жилы — 2, третьей жилы — 3, четвертой жилы — 4. При этом номеру 1 соответствует белая или желтая, номеру 2 — синяя или зеленая, номеру 3 — красная или малиновая, номеру 4 — коричневая или черная расцветка.

Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения.

При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.

Поверх скрученных изолированных жил многожильных кабелей должна быть наложена поясная изоляция номинальной толщиной в соответствии с таблицей

Под оболочкой кабеля на поверхности изоляции или под поясной изоляцией на специальной ленте, не более чем через каждые 300 мм, должны быть четко нанесены опознавательный индекс завода-изготовителя и год выпуска кабеля.

В кабелях с диаметром под оболочкой менее 20 мм допускается применение цветной отличительной нити.

Лента должна быть изготовлена из бумаги натурального цвета. Отсутствие ленты по длине кабеля более 1 м не допускается. Ширина ленты — не менее 10 мм. Высота шифра — не менее 6 мм.

Наружные диаметры одножильных кабелей с алюминиевыми жилами на напряжение 1 кВ, мм

Номинальное сечение жил, мм2 ААГ ААБл ААБ2л ААБлГ ААБнлГ ААШв ААШнг АСГ АСБ АСБл АСБ2л
10 8 19 14,5 12,5 9 17,5 18,5
16 9 20 15,5 13,5 10 18,5 19,5
25 10,5 21 16,5 14,5 11 20 21
35 11,5 22 17,5 15,5 12 21 22
50 12,5 23 19 17 13 22 23
70ож 14 25,5 21 18,5 14,5 24,5 25,5
70 15,5 27 22,5 20 16,5 26 27
95ож 15,5 27 22,5 20 16,5 26 27
95 17 28,5 24 21,5 18 27,5 28,5
120ож 17,5 29 24 21,5 18 27,5 28,5
120 19,5 31 26,5 24 20 29,5 30,5
150ож 19 30,5 26 23,5 19,5 29 30
150 21 32,5 28 26 22 31,5 32,5
185ож 21 32 28 25,5 21,5 31 32
185 23,5 35 30,5 28 24 33,5 34,5
240ож 23 34,5 30 28 24 33,5 34,5
240 25,5 36 33,5 31 27 36,5 37,5
300 29 40,5 36 34 30 39,5 40,5
400 32,5 44 39,5 38 33,5 43- 44
500 36 48 43 41,5 37,5 47 48
625 40 52 47 46 41,5 50 51
800 45 57 52 51 46 56 57

Массы одножильных кабелей с алюминиевыми жилами на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 ААГ ААБл, ААБ2л ААБлГ, ААБнлГ ААШв, ААШнг АСГ АСБ АСБл, АСБ2л
10 120 520 370 220 440 690 740
16 160 580 420 260 520 770 820
25 200 650 480 310 600 880 930
35 240 720 550 360 690 980 1050
50 300 820 630 430 810 1100 1150
70ож 380 1100 870 520 940 1400 1450
70 410 1150 950 570 1100 1500 1600
95ож 470 1200 1000 630 1150 1600 1700
95 510 1300 1100 690 1300 1700 1800
120ож 570 1400 1150 750 1300 1800 1900
120 640 1500 1300 840 1600 2050 2100
150ож 690 1600 1300 880 1600 2100 2100
150 770 1700 1450 1000 1800 2300 2400
185ож 830 1800 1500 1100 1800 2300 2700
185 950 2000 1700 1200 2100 2700 2800
240ож 1050 2100 1800 1300 2200 2700 2900
240 1200 2300 2000 1500 2600 3200 3300
300 1400 2700 2300 1800 3100 3600 3800
400 1800 3100 2800 2200 3700 4300 4400
500 2200 3700 3300 2600 4600 5200 5300
625 2700 4300 3900 3200 5500 5900 6100
800 3450 5200 4800 4000 6600 7200 7300

Наружные диаметры трехжильных кабелей с алюминиевыми жилами на напряжение 1 кВ, мм

Номинальное сечение жил, мм2 ААГ ААБл, ААБ2л ААБлГ, ААБнлГ ААШв, ААШнГ АСГ АСБ АСБл АСБ2л
6 12,5 23 18,5 17 13 22 23
10 14 25,5 21 18,5 14,5 24,5 25,5
16 16 27,5 23,5 20,5 17 26,5 27
25 16,5 28 23,5 21 17 27 27,5
35 18,5 30 25,5 23 19,5 29 30
50 21 32,5 28 26 22 31,5 32,5
70ож 23,5 35 30,5 28,5 24 33,5 34.5
70 25,5 37 32.5 30,5 26 35,5 36,5
95ож 26,5 38 33,5 31,5 27 37 38
95 29 40 36 33,5 29 39 40
120ож 29,5 41 36,5 34,5 30,5 40 41
120 33 44,5 40 38 34 43,5 44
150ож 32,5 43,5 39,5 37,5 33,5 42,5 43,5
150 35,5 47 42,5 41 35 44,5 45,5
185ож 35,5 47 42,5 41 36,5 46 47
185 39,5 51 . 46,5 45 39 48 49 .
240ож 40 51,5 47 45 41 50 46,5
240 45 56 52 50 43,5 53 49

Массы трехжильных кабелей с алюминиевыми жилами на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 ААГ ААБл, ААБ2л ААБлГ, ААБнлГ ААШв, ААШнг АСГ АСБ АСБл, АСБ2л
6 240 750 570 370 740 1050 1100
10 310 1000 810 460 890 1350 1500
16 440 1200 1000 600 1150 1600 1700
25 470 1250 1050 630 1200 1600 1750
35 600 1450 1200 780 1500 1950 2050
50 770 1700 1450 1000 1800 2300 2400
70ож 1000 2050 1800 1300 2200 2700 2800
70 1100 2200 1900 1400 2400 2900 3000
95ож 1300 2400 2100 1600 2700 3300 3450
95 1400 2600 2300 1700 2900 3600 3700
120ож 1600 2850 2600 1900 3300 3800 4000
120 1750 3100 2700 2100 3600 4100 4300
150ож 1900 3250 2900 2300 3800 4400 4550
150 2100 3600 3200 2500 4100 4700 4900
185ож 2300 3700 3300 2700 4500 5100 5300
185 2600 4200 3800 3100 4900 5500 5700
240ож 2900 4500 4100 3400 5700 6100 6300
240 3300 5100 4600 3900 6100 6500 6700

Наружные диаметры трехжильных кабелей с алюминиевыми жилами на напряжение 6 кВ, мм (* — для диапазона сечений 25- 185 мм2)

Номинальное сечение жил, мм2 ААГ ААБл, ААБ2л, ЦААБл*, ЦААБ2л* ААБлГ, ААБнлГ ААШв, ААШнг АСГ АСБ, ЦАСБ АСБл, АСБ2л, ЦАСБл*
10 21 32 28 25,5 21,5 31 32
16 23 34,5 30 28 24 33,5 34,5
25 23 34,5 30 28 24 33,5 34,5
35 25 36,5 32 30 25,5 35 36
50 27,5 39 34,5 32,5 28 38 39
70ож 30 41 37 34,5 31 40 41
70 32 43 39 37 33 42 43
95ож 32,5 44 39,5 38 33 42,5 43,5
95 34,5 46 41,5 40 35 44,5 45.5
120ож 35 46,5 42 40 36 45,5 46
120 39 50 46,5 43,5 38 48 48
150ож 37,5 49 44,5 43 39 48 49
150 41,5 53 48,5 47 41 50 51
185ож 41 52 48 46,5 42 50,5 51,5
185 44,5 55 51,5 50 44 53 54
240ож 45 56 52 50,5 45,5 54,5 55,5
240 49,5 61 56 55 49 58 59

Массы трехжильных кабелей с алюминиевыми жилами 6 кВ, кг/км (* — для диапазона сечений 25 — 185 мм2)

Номинальное сечение жил, мм2 ААГ ААБл, ААБ2л, ЦААБл*, ЦААБ2л* ААБлГ, ААБнлГ ААШв, ААШнг АСГ АСБ АСБл, АСБ2л, ЦАСБл*
10 600 1550 1300 830 1550 2050 2200
16 750 1800 1500 1000 1900 2450 2550
25 800 1800 1500 1050 1950 2500 2600
35 950 2050 1700 1200 2200 2750 2900
50 1200 2350 2000 1500 2600 3300 3400
70ож 1400 2700 2300 1750 3150 3700 3850
70 1550 2850 2500 1900 3400 4000 4200
95ож 1750 3100 2700 2100 3600 4200 4300
95 1900 3300 2900 2300 3900 4500 4600
120ож 2000 3500 3100 2450 4200 4800 4900
120 2300 3800 3400 2700 4500 5000 5200
150ож 2400 3900 3500 2800 4900 5500 5700
150 2700 4300 3900 3200 5300 5700 5900
185ож 2850 4400 4100 3400 5600 6100 6300
185 3100 4900 4400 3700 5900 6400 6600
240ож 3500 5300 4800 4000 6500 7100 7300
240 3800 5700 5200 4400 7100 7600 7800

Наружные диаметры трехжильпых кабелей с алюминиевыми жилами на напряжение 10 кВ, мм (* — для диапазона сечений 25 — 185 мм2)

Номинальное сечение жил, мм2 ААГ ААБл, ААБ2л, ЦААБл*, ЦААБ2л* ААБлГ, ААБнлГ ААШв, ААШиг АСГ АСБ, ЦАСБ АСБл, АСБ2л, ЦАСБл*
16 27 38,5 34 32 28 37,5 38,5
25 27 38,5 34 32 28 37,5 38,5
35 29 40,5 36 34 30 39,5 40,5
50 31 42,5 38,5 36,5 32,5 41,5 42,5
70ож 33,5 45 40,5 39 35 44 45
70 35,5 47 42,5 41 37 46 47
95ож 36,5 48 43,5 42 37,5 47 48
95 38,5 50 45,5 43 39,5 49 50
120ож 40 50,5 46 44 40 49,5 50,5
120 42,5 54 49,5 48 43 51 52
150ож 42 53,5 49 48 43 52 53
150 45,5 56,5 52,5 51 45,5 53,5 54,5
185ож 44,5 56 52 50,5 44,5 54,5 55,5
185 48,5 60 56 54 48 57 58
240ож 48,5 60 55,5 54 49,5 58,5 59,5
240 53,5 66 62 59 53 63 64

Массы трехжильных кабелей с алюминиевыми жилами на напряжение 10 кВ, кг/км (* — для диапазона сечений 25-185 мм2)

Номинальное сечение жил, мм2 ААГ ААБл, ААБ2л, ЦААБл*, ЦААБ2л* ААБлГ, ААБнлГ ААШв, ААШнг АСГ АСБ, ЦАСБ АСБл, АСБ2л, ЦАСБл*
16 1000 2200 1850 1300 2400 3100 3200
25 1050 2200 1900 1350 2500 3100 3250
35 1200 2400 2100 1500 2900 3400 3500
50 1400 2700 2400 1800 3300 3800 3900
70ож 1700 3100 2700 2100 3800 4400 4500
70 1800 3300 2900 2200 3950 4600 4700
95 ож 2050 3500 3100 2450 4450 5100 5200
95 2200 3800 3300 2600 4600 5300 5400
120ож 2400 3900 3500 2800 4900 5500 5600
120 2600 4300 3900 3200 5100 5750 5800
150ож 2800 4500 4000 3300 5700 6100 6300
150 3100 4900 4400 3600 5900 6400 6500
185ож 3300 5000 4600 3800 6300 6900 7000
185 3500 5400 4900 4100 6800 7200 7400
240ож 3900 5800 5300 4500 7300 7800 8000
240 4300 7000 6500 5000 8000 9200 9400

Наружные диаметры одножильных кабелей с медными жилами на напряжение 1кВ, мм

Номинальное сечение жил, мм2 СГ СБ СБГ СБл, СБ2л
10 9 17,5 13,5 18,5
16 10 18,5 14,5 19,5
25ож 11 20 15,5 21
25 11,5 20,5 16 21,5
35ож 12 21 16,5 22
35 13 21,5 17,5 22,5
50ож 13 22 18 23
50 14,5 24 19,5 25
70 16,5 26 21,5 27
95 18 27,5 23 28,5
120 20 29,5 25 30,5
150 22 31,5 27 32,5
185 24 33,5 29,5 34,5
240 27 36,5 32 37,5
300 30 39,5 35 40,5
400 33,5 43 38,5 44
500 37,5 47 42 48
625 41 50 46 51
800 46 56 51 57

Массы одножильных кабелей с медными жилами на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 СГ СБ СБГ СБл, СБ2л
10 500 750 600 800
16 600 870 710 940
25ож 760 1050 910 1100
25 810 1100 960 1150
35ож 910 1200 1000 1250
35 970 1250 1100 1350
50ож 1100 1400 1200 1500
50 1200 1650 1450 1750
70 1550 1950 1750 2050
95 1900 2300 2100 2400
120 2300 2800 2500 2900
150 2700 3200 2950 3300
185 3300 3800 3500 3900
240 4100 4700 4400 4800
300 5000 5500 5200 5650
400 6200 6800 6400 6900
500 7700 8300 7900 8500
625 9400 9700 9400 10000
800 11500 12200 11700 12400

Наружные диаметры трехжильных кабелей с медными жилами на напряжение 1 кВ, мм

Номинальное сечение жил, мм2 СГ СБ СБГ СБл, СБ2л
6 13 22 17.5 23
10 14,5 24,5 20 25,5
16 17 26,5 22 27,5
25ож 17 26.5 22 27.5
25 18 27,5 23 28,5
35ож 19,5 29 24,5 30
35 20 29,5 25,5 31
50ож 22 31 26,5 32
50 23 32 28 33,5
70 25,5 35 31 36
95 29 39 34,5 40
120 33,5 43 38 44
150 37 46 42 47
185 41 50 45.5 51
240 46 55 51 56

Массы трехжильных кабелей с медными жилами на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 СГ СБ СБГ СБл, СБ2л
6 850 1150 960 1200
10 1100 1550 1300 1600
16 1500 1900 1700 2000
25ож 1650 2100 1850 2150
25 1700 2200 1950 2250
35ож 2100 2600 2350 2700
35 2200 2700 2450 2800
50ож 2700 3200 2900 3300
50 2800 3350 3050 3400
70 3600 4200 3900 4300
95 4700 5400 5050 5500
10 5900 6450 6100 6550
150 7200 7800 7400 7900
185 8900 9300 8800 9400
240 11000 11500 11000 11500

Наружные диаметры трехжильных кабелей с медными жилами на напряжение 6 кВ, мм (* — для диапазона сечений 25 — 185 мм2)

Номинальное сечение жил, мм2 СГ СБ, ЦСБ* СБГ СБл, СБ2л, ЦСБл*
10 21,5 31 26,5 32
16 24 33,5 29 34,5
25ож 24 33,5 29 34,5
25 24,5 34 30 35
35ож 26 35,5 31 36,5
35 27 36,5 32 37,5
50ож 28 37,5 33,5 38,5
50 29 39 34,5 40
70 32.5 41.5 37 42.5
95 36 45 40,5 46
120 39 48,5 44 49,5
150 43 51,5 47 52,5
185 4.6 55 50,5 56 .
240 51 59,5 56 61

Массы трехжильных кабелей с медными жилами на напряжение 6 кВ, кг/км (* — для диапазона сечений 25 — 185 мм2)

Номинальное сечение жил, мм2 СГ СБ, ЦСБ* СБГ СБл, СБ2л, ЦСБл*
10 1800 2300 2050 2350
16 2200 2750 2500 2850
25ож 2400 2950 2650 3050
25 2500 3050 2750 3150
35ож 2850 3450 3100 3500
35 3050 3700 3350 3800
50ож 3550 4200 3900 4300
50 3700 4400 4050 4500
70 4650 5200 4850 5300
95 5800 6400 6000 6500
120 6950 7600 7150 7700
150 8350 8800 8300 8900
185 9700 10300 9600 10500
240 12000 12500 12000 12500

Наружные диаметры трехжильных кабелей на напряжение 10 кВ, мм (* — для диапазона сечений 25 — 185)

Номинальное сечение жил, мм2 СГ СБ, ЦСБ* СБГ СБл, СБ2л, ЦСБл*
16 28 37,5 33 38,5
25ож 28 37,5 33 38,5
25 29 38,5 34 39,5
35ож 30 39,5 35 40,5
35 31 40 36 41
50ож 32 41,5 37 42,5
50 33,5 43 38,5 44
70 36,5 45,5 41 46,5
95 40 49 45 50
120 43 52 48 53
150 46,5 56 51 56,5
185 50 59 54 60
240 55 65 61 66

Массы трехжильных кабелей с медными жилами на напряжение 10 кВ, кг/км (* — для диапазона сечений 25 — 185 мм2)

Номинальное сечение жил, мм2 СГ СБ, ЦСБ* СБГ СБл, СБ2л, ЦСБл*
16 2750 3400 3100 3500
25ож 2950 3600 3300 3700
25 3050 3700 3400 3800
35ож 3550 4100 3750 4200
35 3700 4200 3850 4300
50ож 4200 4750 4400 4850
50 4350 4900 4550 5050
70 5300 5900 5500 6000
95 6500 7200 6700 7300
120 7800 8200 7750 8350
150 9000 9600 9150 9800
185 10500 11000 10500 11000
240 13000 14000 13500 14000

Для исключения повреждений кабелей, они должны наматываться на барабаны с диаметром шейки не менее, чем 18 (D+d) для одножильных кабелей в свинцовой оболочке, 15 (D+d) для многожильных кабелей в свинцовой оболочке и 25 D для кабелей в алюминиевой оболочке, где:
D — диаметр кабеля по металлической оболочке, мм;
d — диаметр круглой жилы или диаметр жилы круглой формы, имеющей ту же площадь поперечного сечения, что и секторная или сегментная жила, мм.

Требования к электрическим параметрам

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 «С, должно быть не менее 100 МОм — для кабелей на напряжение 1 кВ и 200 МОм — для кабелей на напряжение 6 кВ и выше. На барабанах кабели должны выдержать в течение 10 мин испытание переменным напряжением частотой 50 Гц в соответствии с таблицей.

Значения испытательного напряжения

Номинальное напряжение кабеля, кВ Испытательное напряжение, кВ
1 4
6 17
10 25

Значения тангенса угла диэлектрических потерь для кабелей на напряжение 10 кВ нормируется на уровне 0,008 при измерении при напряжении 5 кВ.

Условия эксплуатации

Срок службы кабелей составляет 30 лет.

Срок хранения кабелей на открытых площадках — не более 2 лет, под навесом — не более 5 лет, в закрытых помещениях — не более 10 лет.

Длительно допустимая температура жил кабелей при эксплуатации и максимально допустимая температура жил при коротком замыкании не должны превышать значений, указанных в таблице.

Допустимые температуры кабелей

Номинальное напряжение, кВ При длительной эксплуатации При токе короткого замыкания
1 80 250
6 80 200
10 70 200

Производители

Марка кабеля Производитель Напряжение, кВ Диапазон сечений основных жил, мм2
ААГ, АСКл Камкабель 1-10 35 — 240
ААБл Камкабель Иркутсккабель Москабельмет Южкабель 1-10 1-10 1-10 1-10 35 — 240 50 — 240 16-240 (800 для 1) 35-240
ААБ2л Иркутсккабель Москабельмет 1-10 1-10 50-240 16-240
ААБлГ Камкабель Южкабель 1-10 1-10 35 — 240 35 — 120
ААБнлГ, ААШнг, АСГ, АСБл, АСБ2л, АСБ2лГ, АСШв, СБ2л, СБ2лГ Москабельмет 1-10 16-240 (625 для 1)
ААШв Иркутсккабель Москабельмет Южкабель 1-10 1-10 1-10 50 — 240 16-240 (800 для 1) 35 — 240
АСБ, СБ Камкабель Севкабель Южкабель 1-10 1-10 1-10 35-240 (150 для СБ) 6-240 35-240 ( 120 для СБ)
АСБГ, СБГ Камкабель Москабельмет Южкабель 1-10 1-10 1-10 35-240 (150 для СБГ) 35-240 (800 для 1) 35- 120
АСБлШнг, СГ, СБл, ЦААБ2л, ЦАСБнлШнг Камкабель Москабельмет 1-10 1-10 35-240(150 для СГ, СБл) 16-240 (400 для 1)
ЦАСБ, ЦАСБл Камкабель Москабельмет Сарансккабель 6-10 6-10 6-10 35 — 240 70 — 240 35 — 240
ЦСБ Камкабель Сарансккабель 6-10 6-10 35-150 35 — 240
ЦСБл Сарансккабель 6-10 35 — 240

Информация предоставлена RusCable.Ru



Каталог продукции
