Кабели силовые гибкие

В данную группу входят кабели с медными многопроволочными токопроводящими жилами с резиновой изоляцией в резиновой оболочке, предназначенные для электропитания передвижных потребителей и для нестационарного монтажа.

Марки и область применения

Марка кабеля	ГОСТ, ТУ	Область применения
КГкг-хл кг-т кгн кпг кпгс кпгсн	ТУ 16.К73.05-93	Для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В
КОГ-1	ТУ 16.К73.03-88	Для соединения при дуговой сварке электродержателей сварочных установок на номинальное напряжение 220 В переменного тока частотой 50 Гц или постоянного тока
КГЭ	ТУ 16.К73.02-89	Для присоединения экскаваторов и других передвижных механизмов к электрическим сетям на номинальное напряжение 6 кВ переменного тока частотой 50 Гц.
КШВГТ-10	ТУ 16-705.101-79	Для стационарной и подвижной прокладки и присоединения передвижных механизмов к электрическим сетям на номинальное напряжение 10 кВ переменного тока частотой 50 Гц

Конструкции и условия эксплуатации

Марка кабеля	Конструкция	Условия эксплуатации
КГ	Базовая (с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке)	При изгибах с радиусом не менее 8 диаметров кабеля, при температуре окружающей среды от -40 до +50°С при воздействии солнечного излучения
КГ-ХЛ	С использованием резин для холодного климата	То же, при температуре окружающей среды от -60 до +50°С
КГ-Т	С жилами из луженых медных проволок, с использованием резин для тропического климата	То же, при температуре окружающей среды от -10 до +55°С, со стойкостью к воздействию плесневых грибов
КГН	В маслостойкой оболочке, не распространяющей горение	При изгибах с радиусом не менее 8 диаметров кабеля, при возможности попадания на оболочку масла, при температуре окружающей среды от -30 до +50°С
КПГ	С жилами повышенной гибкости	При изгибах с радиусом не менее 5 диаметров кабеля, при температуре окружающей среды от -50 до +50°С при воздействии солнечного излучения
КПГС	С жилами повышенной гибкости и с профилированным сердечником	То же, при возможности воздействия на кабель ударных и раздавливающих нагрузок

Число жил в кабелях

Марка кабеля	Число жил			Номинальное сечение
	основных	заземления	вспомогательных	основных жил, мм2
КГ, КГ-Т и кг-хл, кгн	1	—	—	2,5 — 120
	2иЗ	—	—	0,75 — 120
	2и3	1	—	0,75 — 120
	2и3	—	1	2,5 — 70
	2и3	—	2	2,5 — 70
	4и5	—	—	1,0-25
КПГ	2	—	—	0,75 — 70
	2и3	1	—	0,75 — 70
КПГСи кгпсн	3	1	—	2,5 — 120
	3	1	1	2,5 — 6,0
	3	1	2	4,0 — 50
КОГ-1	1	—	—	16- 150
КГЭ	3	1	—	10- 150
	3	1	1	10- 150
КШВГТ-10	3	3	—	25 — 150

Сечение жил, мм²

Основные жилы	Жилы заземления	Жилы заземления дляи КШВГТ-10	Вспомогательные жилы
0,75	0,75	—	—
1,0	1,0	—	—
1,5	1,0	—	1,5
2,5	1,5	—	1,5
4,0	2,5	—	2,5
6,0	4,0	—	4,0
10	6,0	—	6,0
16	6,0	—	6,0
25	10	6,0	10; б.О для КГЭ
35	10	6,0	10; б.О для КГЭ
50	16	10	10
70	25, 16 для КГЭ	10	10
95	35, 25 для КГЭ	16	10 для КГЭ
120	35	16	10 для КГЭ
150	50	25	10 для КГЭ

Номинальная толщина изоляции и значения толщин оболочек для кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН указаны в таблице 4.2.3-3 (при этом большие значения толщин оболочек относятся к кабелям с большим числом жил). Жилы кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН должны иметь цифровую маркировку или отличительную расцветку, указанную в таблице 4.2.3-4, при этом зелено-желтый цвет изоляции применяют только для жилы заземления. Номинальные толщины изоляции и оболочек для кабелей марки КОГ-1 приведены в таблице 4.2.3-5, номинальные толщины элементов конструкции для кабелей марки КГЭ приведены в таблице 4.2.3-6, номинальные толщины элементов конструкции для кабелей марки КШВГТ-10 приведены в таблице 4.2.3-7. Цвет изоляции для кабелей марки КОГ-1 и КГЭ не нормируется, в кабелях марки КШВГТ-10 основные жилы могут иметь любой цвет, кроме черного.

Изолированные жилы должны быть скручены в правом направлении, при этом для обеспечения эксплуатации при заданных условиях изолированные жилы в кабелях марок КГ, КГН с тремя основными и двумя вспомогательными жилами сечением 16 мм² и более, кабелей марки КПГ с четырьмя жилами 16 мм² и более должны быть скручены вокруг резинового сердечника, а в кабелях марок КПСГ и КПСГН с четырьмя жилами сечением 16 мм² и более, пяти- и шестижильных всех сечений должны быть скручены вокруг круглого или профилированного резинового сердечника. В кабелях марки КШВГТ-10 все изолированные жилы должны быть скручены с заполнителем в центре из электропроводящей резины, а оболочка выполняется двухслойной с внутренним слоем из электропроводящей резины.

Для удобства разделки кабелей поверх скрученных жил должен быть наложен слой синтетической пленки или другого материала. В кабелях марки КОГ-1 и одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина оболочки должна быть равна сумме толщин изоляции и оболочки.

Справочные значения наружных диаметров и масс кабелей, наиболее массово выпускаемых типоразмеров, указаны в таблицах 4.2.3-8 и 4.2.3-9 соответственно. С учетом значительных допусков реальные значения могу отличаться на 10% в меньшую или большую сторону.

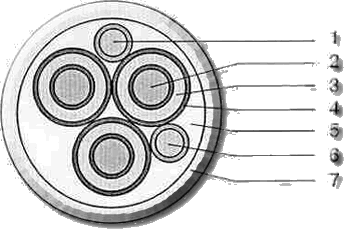

Поперечный разрез кабеля марки КГЭ

1. Жила заземления; 2. Основная жила с электропроводящим элементом; 3. Изоляция; 4. Электропроводящий экран по изоляции; 5. Поясной экран из электропроводящей резины; 6. Вспомогательная изолированная жила; 7. Оболочка.

Толщины изоляции и оболочек для кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН, мм

Номинальное сечение основных жил, мм2	Изоляция	Оболочка для одножильных кабелей	Оболочка для многожильных кабелей
0,75	0,8	—	1,3- 1,5
1,0	0,8	—	1,3- 1,6
1,5	0,8	—	1,5- 1,8
2,5	0,9	1,4	1,7-2,0
4,0	1,0	1,5	1,8-2,2
6,0	1,0	1,6	2,0 — 2,5
10	1,2	1,8	3,1 -3,6
16	1,2	1.9	3,3 — 3,9
25	1,4	2,0	3,6 — 4,4
35	1.4	2,2	3,6 — 4,5
50	1,6	2,4	4,5 — 5,0
70	1,6	2,6	4,8 — 5,0
95	1,8	2,8	5,0-5,3
120	1,8	3,0	5,0 — 5,3

Расцветка жил для кабелей марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН

Число жил	Расцветка без жилы заземления	Расцветка с жилой заземления
3	голубой, черный, коричневый	зелено-желтый, голубой, коричневый
4	голубой, черный, коричневый, черный или коричневый	зелено-желтый,голубой, черный, коричневый
5	голубой, черный, коричневый, черный или коричневый, черный или коричневый	зелено-желтый, голубой, черный, коричневый, черный или коричневый
6	—	зелено-желтый, черный, голубой, черный, коричневый, черный

Толщины изоляции и оболочки для кабелей марки КОГ-1, мм

Номинальное сечение основных жил, мм2	Внутренний и наружный экраны по жиле и изоляции	Изоляция	Поясной экран	Оболочка
10-50	0,4	4,0	1,5	3,5
70-150	0,6	4,0	2,0	4,0

Толщины элементов конструкции для кабелей марки КШВГТ-10, мм

Номинальное сечение -основных жил, мм2	Внутренний экран по жиле	Изоляция	Наружный экран по изоляции	Внутренняя оболочка	Наружная оболочка
25-70	0,8	6,0	1,0	3,0	5,0
95-150	1,2	6,0	1,0	3,0	6,0

Требования к электрическим параметрам

На период приемки и поставки кабели марок КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН в течение 5 минут должны выдержать без погружения в воду, а одножильные и кабели марки КОГ-1 после пребывания в воде испытание переменным напряжением 2,5 кВ частотой 50 Гц. Кабели марки КГЭ должны выдержать испытание напряжением 15 кВ, а кабели марки КШВГТ-10 — 20 кВ переменного тока частотой 50 Гц в течение 5 минут.

Электрическое сопротивление изоляции в нормальных климатических условиях, пересчитанное на 1 км кабеля, при приемке и поставке должно быть не менее 50 Мом, для кабелей марки КШВГТ-10 не менее 100 Мом.

Наружные диаметры кабелей, мм

Номинальное сечение основных жил, мм2	Одножильные марок КГ, КГ-ХЛ, КГ-Т	С тремя основными жилами и жилой заземления марок КГ, КГ-ХЛ, КГ-Т, КГН	С тремя основными жилами и жилой заземления марки КПГ	С тремя основными жилами и жилой заземления марок КПГС, КПГСН	КОГ-1	КГЭ	КШВГТ — 10
0,75	—	10	10	—	—	—	—
1,0	—	10	10	—	—	—	—
1,5	—	11	11	—	—	—	—
2,5	7,0	13	13	16	—	—	—
4,0	8,0	16	16	18	—	—	—
6,0	9,0	18	19	22	—	—	—
10	10	23	24	25	—	41	—
16	13	25	28	30	10	44	—
25	15	30	32	34	12	46	67
35	17	35	38	38	14	50	72
50	19	42	44	45	16	54	74
70	22	45	49	49	18	63	79
95	24	51	—	53	20	67	86
120	27	56	—	58	23	72	91
150	—	—	—	—	25	78	97

Массы кабелей, кг/км

Номинальное сечение основных жил, мм2	Одножильные марок КГ, КГ-ХЛ, КГ-Т	С тремя основными жилами и жилой заземления марок КГ, КГ-ХЛ, КГ-Т, КГН	С тремя основными жилами и жилой заземления марки КПГ	С тремя основными жилами и жилой заземления марок КПГС, КПГСН	КОГ-1	КГЭ	КШВГТ — 10
0,75		140	140	—		—
1,0	—	150	150	—	—	—	—
1,5	—	190	190	—	—	—	—
2,5	70	280	280	310	—	—	—
4,0	100	390	400	430	—	—	—
6,0	130	540	570	600	—	—	—
10	210	910	990	1100	—	2000	—
16	290	1200	1300	1400	240	2300	—
25	420	1700	1900	2000	320	2900	4900
35	560	2300	2600	2600	440	3500	5800
50	760	3100	3600	3700	610	4100	6700
70	1000	4100	4800	4800	840	5600	7900
95	1300	5300	—	5500	1100	6900	9700
120	1600	6300	—	6500	1400	8100	11000
150	—	—	—	—	1700	9600	13000

Производители

Марка кабеля	Производитель	Диапазон сечений основных жил, мм2
КГ	Амуркабель	4,0 — 70
	Донбасскабель	4,0 — 50
	Кавказкабель	6,0- 16
	Камкабель	6,0 — 120
	Рыбинсккабель	0,75- 70
	Сибкабель	1,0-95
	Узкабель	1,0- 16
	Уралкабель	0,75 — 1,5
	Электрокабель	0,75 — 120
КГ-ХЛ	Камкабель	6,0- 120
	Рыбинсккабель	2,5 — 70
	Сибкабель	1,0-95
	Электрокабель	0,75 — 120
КГ-Т	Рыбинсккабель	0,75 — 70
	Сибкабель	1,0-95
КГН	Камкабель	35-50
	Электрокабель	0,75 — 120
КПГ	Камкабель	2,5 — 70
	Электрокабель	0,75 — 70
КПГС КПГСН	Камкабель	2,5 — 50
	Амуркабель	4,0 — 25
	Камкабель	2,5 — 50
	Сибкабель	2,5 — 70
КОГ-1	Камкабель	16- 150
	Рыбинсккабель	16-70
	Сибкабель	16-95
	Электрокабель	16- 120
КГЭ	Камкабель	10- 120
	Сибкабель	10-95
	Узкабель	10- 120
КШВГТ-10	Камкабель	25 — 120
	Узкабель	25 — 150

Информация предоставлена RusCable.Ru
