Кабели силовые с пропитанной бумажной изоляцией на среднее напряжение

В данную группу входят кабели с тремя алюминиевыми или медными токопроводящими жилами с бумажной изоляцией, пропитанной вязким или нестекающим составом, в свинцовой оболочке с защитными покровами, предназначенные для передачи и распределения электроэнергии в стационарных установках в электрических сетях на напряжение 20 и 35 кВ переменного тока частотой 50 Гц при температуре окружающей среды от -50 до +50°С. Кабели должны соответствовать требованиям ГОСТ 18410-73.

Марки, элементы конструкции, области применения

Марка кабеля	Материал жил	Тип защитного покрова	Область применения
АОСБ	Алюминий	Б	Прокладка в земле с низкой и средней коррозионной активностью при отсутствии растягивающих усилий
ОСБ	Медь	Б	То же
АОСБГ	Алюминий	БГ	Прокладка во взрывоопасных зонах при отсутствии опасности механических повреждений
СБГ	Медь	БГ	То же

Кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку на трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15 метров. Для напряжения 35 кВ могут выпускаться кабели с нестекающим пропиточным составом, которые допускают прокладку без ограничения разности уровней.

Конструктивные параметры

Кабели имеют трехжильную конструкцию с отдельной свинцовой оболочкой по каждой изолированной жиле. Кабели на напряжение 20 кВ имеют сечения 25-185 мм², на напряжение 35 кВ — сечения 120 и 150 мм²

Токопроводящие жилы должны быть многопроволочными круглой формы и соответствовать классу 2.

Номинальная толщина изоляции составляет: для кабелей на напряжение 20 кВ — 7,0 мм для жил сечением от 25 до 95 мм² и 6,0 мм для жил сечением 120 мм² и выше; для кабелей на напряжение 35 кВ — 9,0 мм.

На жилах и поверх изоляции располагается экран из электропроводящей бумаги. Изолированные жилы в оболочках скручиваются без заполнения или с заполнением жгутами из пропитанной кабельной пряжи, штапелированной стеклопряжи или прорезиненной ткани и пропитанной кабельной бумаги. Сечение кабелей может иметь форму круга или треугольника, как показано на рис. 4.2.4-1. Для исключения повреждений кабелей, они должны наматываться на барабаны с диаметром шейки не менее 15 (2,15D + d) для кабелей на напряжение 20 кВ и 18 (2,15D + d) для кабелей на напряжение 35 кВ, где: D — диаметр кабеля по свинцовой оболочке; d — диаметр жилы.

Наружный диаметр кабелей на напряжение 20 кВ, мм

Номинальное сечение жил, мм2	АОСБ	АОСБГ	ОСБ	ОСБГ
25	65	63	65	63
35	67	65	67	65
50	69	67	69	67
70	73	70	73	70
95	74	72	75	73
120	76	74	76	74
150	78	75	81	79
185	84	82	84	82

Массы кабелей на напряжение 20 кВ, кг/км

Номинальное сечение жил, мм2	АОСБ	АОСБГ	ОСБ	ОСБГ
25	9000	8700	9100	8900
35	9500	9100	9600	9300
50	10500	9700	10500	10000
70	11000	10500	12000	11500
95	11500	11000	13000	12500
120	12000	11500	13500	13000
150	13000	12500	15500	15500
185	14500	14000	17500	17000

Наружный диаметр кабелей на напряжение 35 кВ, мм

Номинальное сечение жил, мм2	АОСБ	АОСБГ	ОСБ	ОСБГ
120	86	83	92	84
150	89	87	97	90

Массы кабелей на напряжение 35 кВ, кг/км

Номинальное сечение жил, мм2	АОСБ	АОСБГ	ОСБ	ОСБГ
120	15000	14500	17000	16500
150	16000	15500	19500	19000

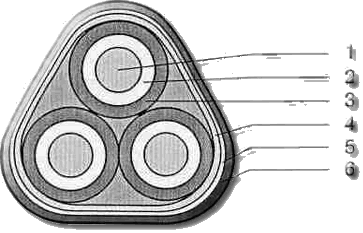

Конструкция кабеля ОСБ без заполнения между жилами

1. Токопроводящая жила; 2. Изоляция; 3. Свинцовая оболочка; 4. Подушка под броню; 5. Броня из стальных лент; 6. Защитный покров.

Требования к электрическим параметрам

Электрическое сопротивление изоляции, пересчитанное на длину 1 км при температуре 20°С, должно быть не меньше 200 Мом.

На период приемки и поставки кабели на барабанах должны выдержать в течении 10 мин испытания переменным напряжением частотой 50 Гц величиной 50 кВ для кабелей на напряжение 20 кВ и величиной 88 кВ для кабелей на напряжение 35 кВ.

Значение тангенса угла диэлектрических потерь не должно превышать 0,006.

Условия эксплуатации

Срок службы кабелей составляет 30 лет.

Длительно допустимая температура нагрева жил составляет 65°С, максимально допустимая при токе короткого замыкания 130°С. Длительно допустимые токовые нагрузки кабелей приведены в таблицах.

Длительно допустимые токовые нагрузки кабелей на напряжение 20 кВ, А

Номинальное сечение жил, мм2	С медными жилами в земле	С медными жилами на воздухе	С алюминиевыми жилами в земле	С алюминиевыми жилами на воздухе
25	125	120	100	95
35	150	145	115	110
50	180	175	140	135
70	220	220	170	170
95	265	265	205	205
120	300	310	235	240
150	340	350	265	270
185	380	400	300	315

Длительно допустимые токовые нагрузки кабелей на напряжение 35 кВ, А

Номинальное сечение жил, мм2	С медными жилами в земле	С медными жилами на воздухе	С алюминиевыми жилами в земле	С алюминиевыми жилами на воздухе
120	285	300	225	235
150	325	340	250	265

Производители

Марка кабеля	Номинальное напряжение, кВ	Производитель	Диапазон сечений, мм2
АОСБ,АОСБГ	20	Камкабель	70-185
АОСБ,АОСБГ	35	Камкабель	120,150
ОСБ,ОСБГ	20	Камкабель	35-185
ОСБ.ОСБГ	35	Камкабель	120,150
